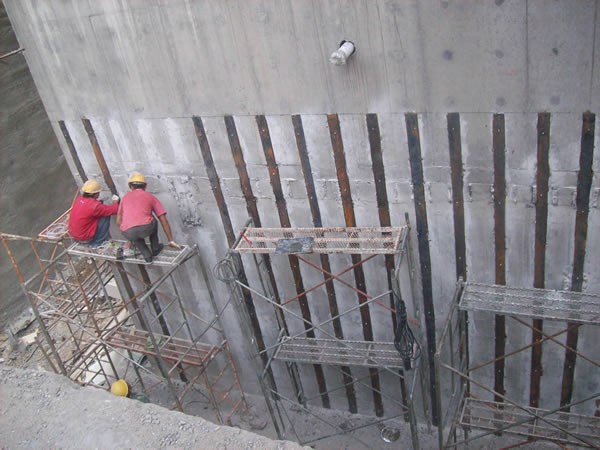

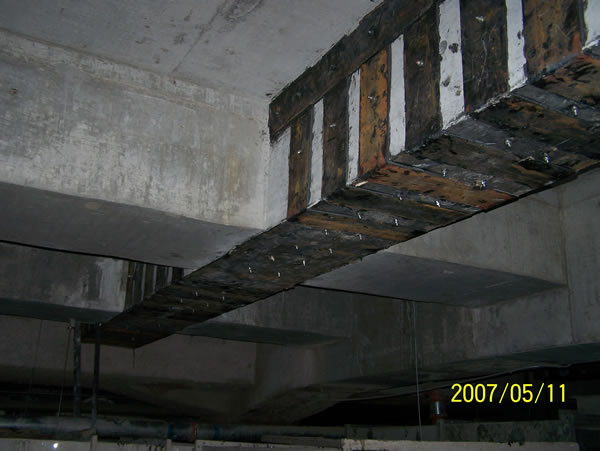

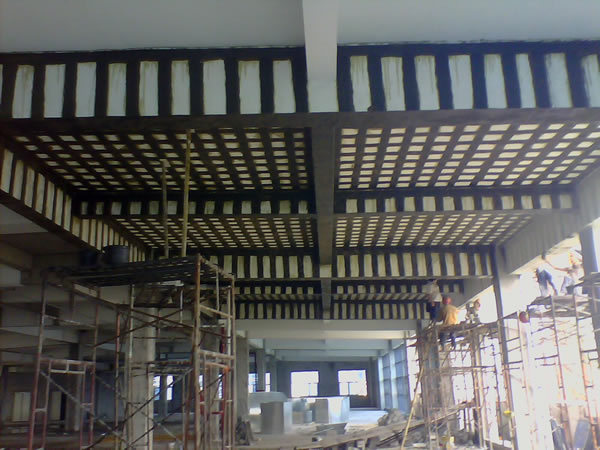

粘钢加固：粘钢加固技术适用于承受静力作用的一般受弯及受拉构件。加固后的构件重量增加的不多；同时不影响构筑物的使用净空，不改变构件外形；且连接处受力均匀，不会产生应力集中。粘贴钢板加固施工快速、现场无湿作业或仅有抹灰等少量湿作业，对生产和生活影响小，且加固后对原结构外观和原有净空无显著影响，但加固效果在很大程度上取决于胶粘工艺与操作水平；适用于承受静力作用且处于正常湿度环境中的受弯或受拉构件的加固。
    　施工工艺:
   　 钢板的剪切→钢板及粘贴面处理 → 卸荷系统准备及卸荷(根据实际情况和设计要求，卸荷步骤有时省去) → 胶粘剂配制 → 涂胶和粘贴 →加压固定→ 固化、卸加压固定系统 → 检验 → 维护
  　  施工方法:
  　  1.粘贴面处理
   　 1.1.混凝土面应凿除粉饰层，油垢、污物，然后用角磨机打磨除去1-2mm厚表层，较大凹陷处用找平胶修补平整，打磨完毕用压缩空气吹净浮尘，最后用棉布沾丙酮拭净表面，待粘贴面完全干燥后备用。
   　 1.2.钢板粘贴面应用角磨机进行粗糙、除锈处理，直至打磨出现光泽，使用前若洁净仅用干布擦拭即可。否则可用棉布沾丙酮拭净表面，待完全干燥后备用。
  　  1.3.该工序所用主要物资:护目镜、防尘口罩、冲击电锤及扁铲、手锤、角磨机、金刚石磨片、砂轮片、空压机、棉布、丙酮。
   　 2.加压固定及卸荷系统准备(根据实际情况和设计要求，卸荷步骤有时省去)
   　 2.1.加固构件所承受的活荷载如人员、办公机具宜暂时移去，并尽量减小施工临时荷载。

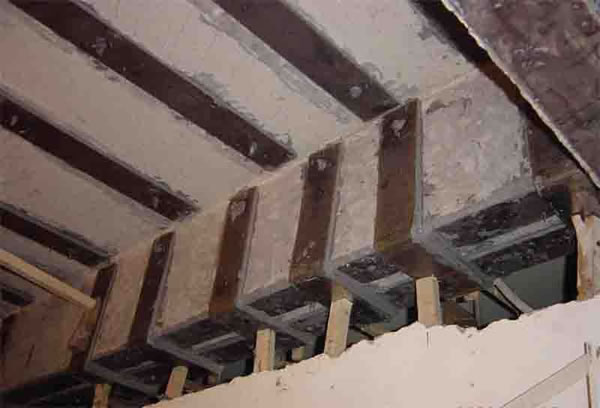

  　  2.2.加压固定宜采用千斤顶、垫板、顶杆所组成的系统，该系统不仅能产生较大压力，而且加压固定的同时卸去了部分加固构件承担的荷载，能更好的使后粘钢板与原构件协同受力，加固效果最好，施工效率较高。
    　2.3.加压固定也可采用膨胀螺栓、角钢、垫板所组成的系统，该系统需要在加固构件上合适位置钻孔固定膨胀螺栓，仅能产生较小压力，不能产生卸荷效果，适合侧面钢板的粘贴。
  　  3.胶粘剂配制
 　   3.1.建筑结构胶为A、B两组份，取洁净容器（塑料或金属盆，不得有油污、水、杂质）和称重衡器按说明书配合比混合，并用搅拌器搅拌约5-10分钟至色泽均匀为止。搅拌时最好沿同一方向搅拌,尽量避免混入空气形成气泡，配置场所宜通风良好。
  　  3.2.该工序所用主要物资:搅拌器、容器、衡器、腻刀、手套。
  　  4.涂胶和粘贴
   　 4.1.胶粘剂配制好后，用腻刀涂抹在已处理好钢板面上(或混凝土表面)，胶断面宜成三角形，中间厚3毫米左右，边缘厚1毫米左右，然后将钢板粘贴在混凝土表面，用准备好的固定加压系统固定，适当加压，以胶液刚从钢板边缝挤出为度。
  　  4.2.该工序所用主要物资:加压固定及卸荷系统，腻刀、手套。
  　  5.固化、卸加压固定系统
  　  5.1.5.2.该工序所用主要物资:扳手、手套、时钟、温度计。
  　  6.检验
   　 6.1.JGN型结构胶操作性能极好，正常操作可达到100%的饱满度。检验时可用小锤轻击粘贴钢板，从音响判断粘贴效果，也可采用超生仪检测。若锚固区有效粘结面积少于90%，非锚固区有效粘结面积少于70%，应剥离钢板，重新粘贴。
  　  6.2.对重要构件也可采用载荷检验，一般采用分级加载至正常荷载的标准值，检测结果较直观、可靠，但费用较高，耗时也较长。需要千斤顶或配重（常用沙袋、砖块）、百分表、裂缝显微镜、衡器。
  　  7.维护
  　  加固后钢板宜采用20mm厚M15水泥砂浆抹面保护,也可采用涂防锈漆保护，以避免钢材的腐蚀。
